513系列剩余電流互感器主要用在380V、660V等低壓配電、或者密度比較大的抽屜柜內，對相應回路的安裝節點處的剩余電流進行持續的檢測、監控之用。
本系列產品外殼采用環保阻燃ABS工程塑料生產、采用高導磁納米晶軟磁材料、并結合合理的結構設計和嚴謹?shù)纳a(chǎn)工藝，具有精度高、平衡特性好、體積小、絕緣強度高、抗沖擊力強、安裝方便等特點，可在室內的環境下可靠、穩定的工作；并且在產品的結構設計上，根據客戶的使用建議，把固定腳設計為內藏式結構，在運輸和安裝前可以藏在相應的固定腳槽內，當安裝時再旋轉出來，避免安裝前由于固定腳斷裂而產品失效，且可以降低包裝和運輸成本。

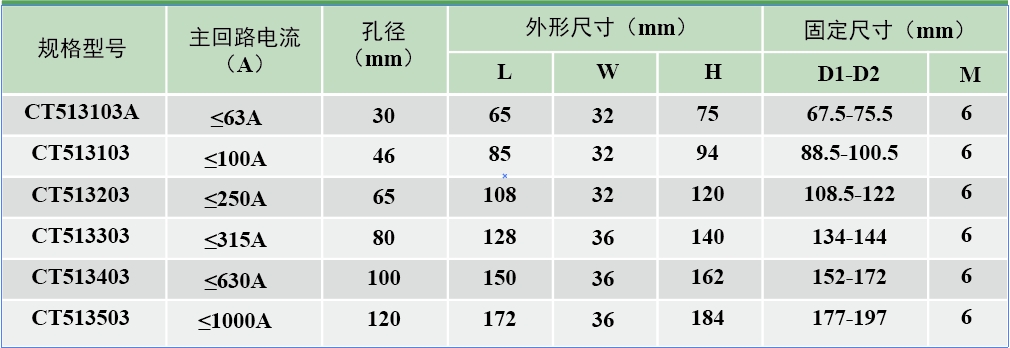

本系列產品共有11個規格型號，適用于電纜回路或者銅排回路的剩余電流監測，檢測漏電流值最小可以達到5mA以下，精度達到并優于GB14287.2國標要求。平衡特性可根據使用需求設計。

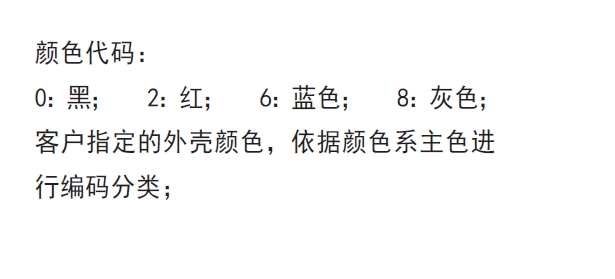

產品殼體顏色可以根據客戶指定顏色生產，能夠滿足不同的配色方案。

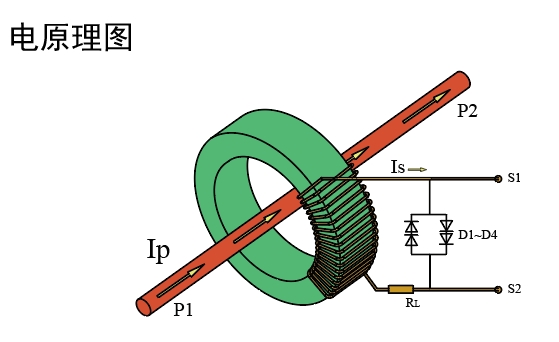

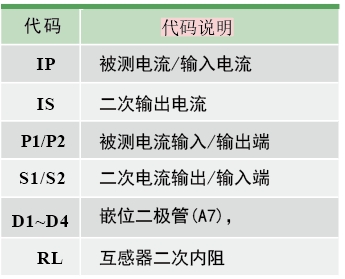

（1）初級電流IP由P1端流入，P2端流出；次級由S1端流出，S2端流入。
（2）一般的，電流互感器均采用減極同名的關系，即二次輸出端和一次輸入端為同名端，以標明初次級電流關系。
（3）剩余電流互感器二次側一般的輸出電流信號較小，建議采用電流輸出的方式以盡可能的提高抗干擾能力。
（4）IP*N1=IS*N2，一般的初級額定電流為1A，二次額定電流為0.5mA，或者根據等式指定其他參數；Ip為穿過剩余電流互感器
窗口回路各電纜電流的矢量和，和回路電纜的電流大小無大的關聯。
（5）產品內含有電壓嵌位電路，嵌位電壓有效值1.4V，生產時可以依據客戶設計進行更改。

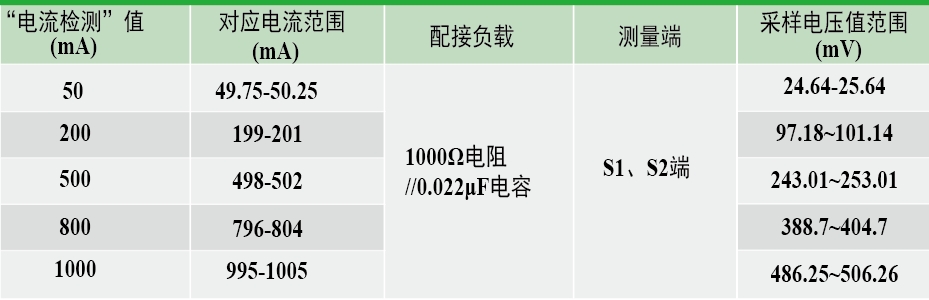

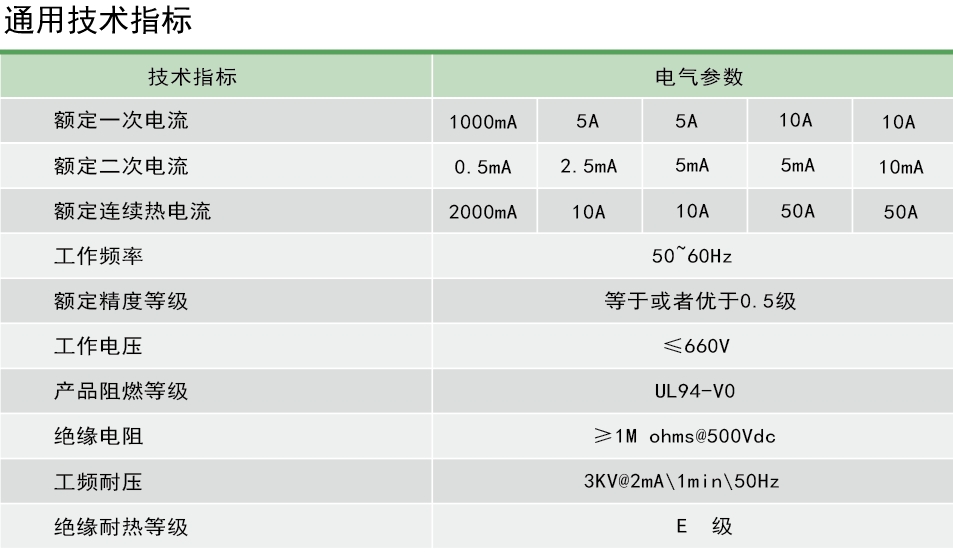

剩余電流互感器通過相應正弦交流電流時，其輸出采樣值電壓應滿足下表中的要求。

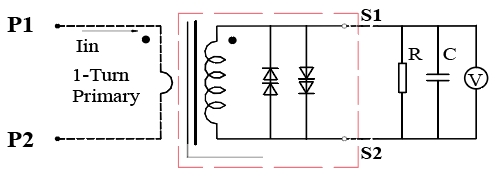

R=1000Ω C=0.022μF 電流源頻率：50-60Hz; 精度優于0.1%；電壓表交流mV檔采樣精度優于0.1%。
