517/517A圓形穿心式電流互感器主要用于電纜電路環境中，其結構簡單體積小巧，應用靈活，根據主回路所用的電纜規格有8個規格穿心孔徑相對應，穿心孔直徑從30mm--200mm，適用于100A--1500A主回路電攬。檢測漏電流值最小可以達到5mA以下，精度達到并優于GB14287.2國標要求。平衡特性可根據使用需求設計。本系列產品外殼采用環保阻燃ABS工程塑料或阻燃PC/ABS合金材料生產，采用高導磁納米晶軟磁材料、并結合合理的結構設計和嚴謹?shù)纳a(chǎn)工藝，具有精度高、平衡特性好、體積小、絕緣強度高、抗沖擊力強、安裝方便等特點，可在惡劣的環境下可靠、穩定的工作。
產品采用環氧樹脂全澆注工藝生產，對二次繞組和屏蔽結構完全密封，具有優異的防水防潮能力，采用導線直接輸出或者防水插頭接線方式，可以在潮濕的環境下可靠工作。根據要求，采用特殊材料也可以在戶外可靠工作。
517和517A兩個系列的產品，外形基本一致，電參數可以做到完全一致。517A系列是在517的基礎上改進了輸出方式，采用了頂部端子輸出的方式，在安裝時，更方便接線，其外形美觀，大方。根據需要，可以分別選用不同的產品，達到方便應用的目的。
產品顏色可以根據客戶指定顏色生產，能夠滿足不同的配色方案。
特點：
（1）樹脂澆注工藝，防水防潮性能優異
（2）過載能力強，根據需要可20倍于額定電流長期過載。
（3）平衡特性優， 小規格產品滿足探測器報警閾值30mA要求
（4）精度高：精度0.5/1.0/3級可選
（5）緊湊設計，體積小，外形美觀
（6）通用性強、互換性好

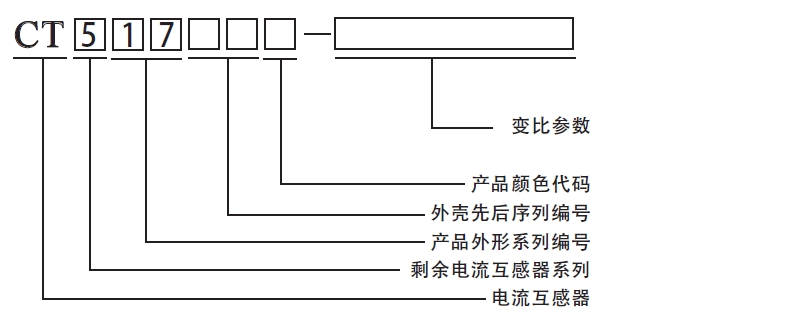

顏色代碼：
0：黑； 3：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；

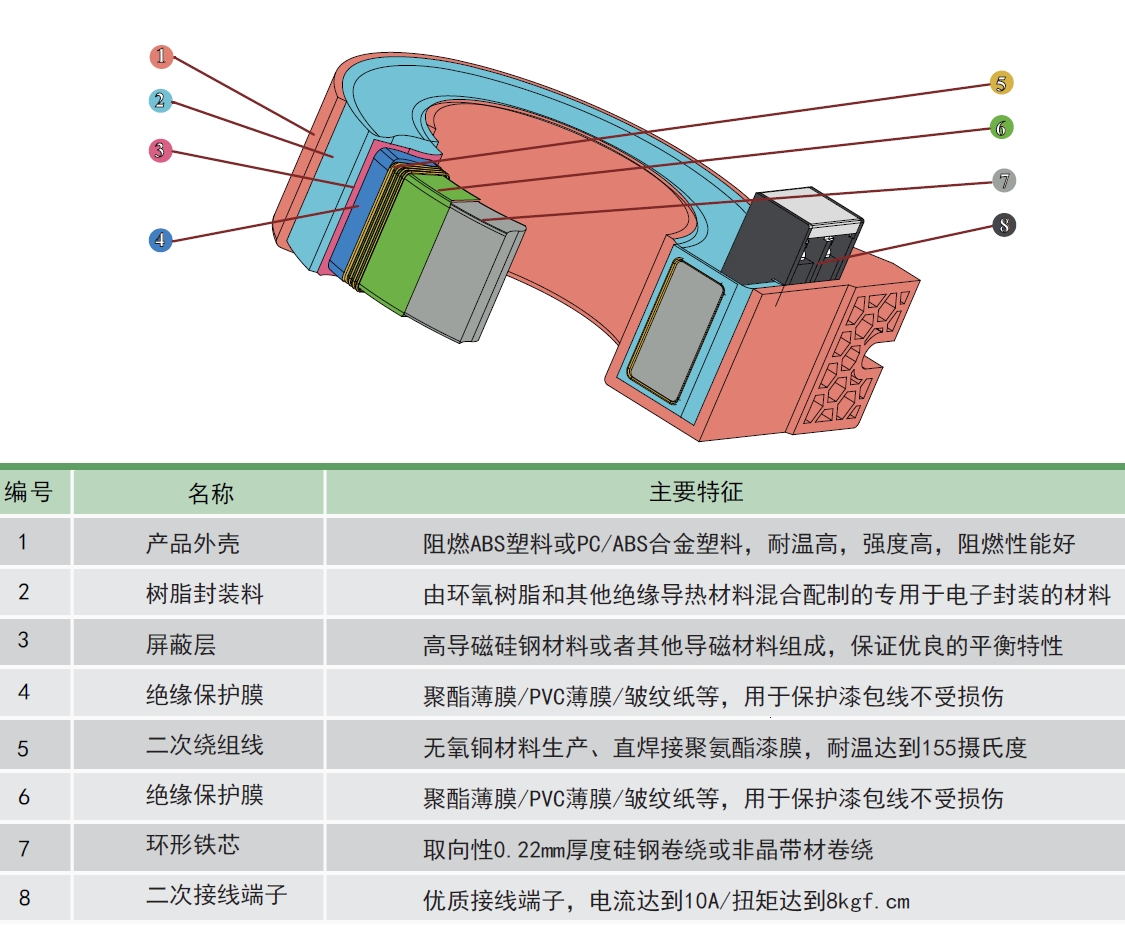

結構及組成：

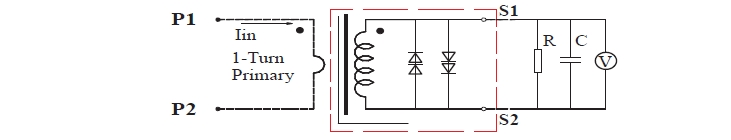

電原理圖：

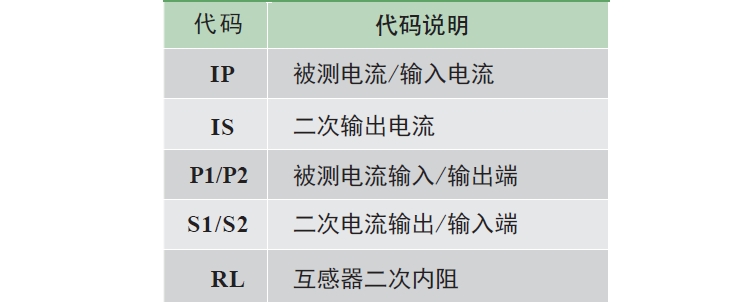

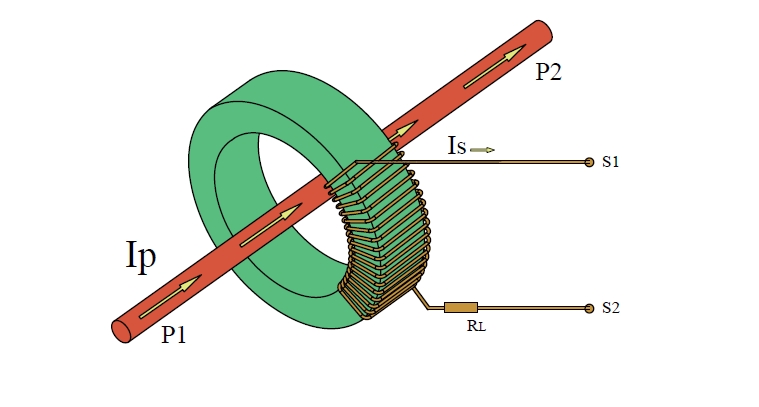

（1）初級電流IP由P1端流入，P2端流出；次級由S1端流出，S2端流入。
（2）一般的，電流互感器均采用減極同名的關系，即二次輸出端和一次輸入端為同名端，以標明初次級電流關系。
（3）剩余電流互感器二次側一般的輸出電流信號較小，建議采用電流輸出的方式以盡可能的提高抗干擾能力。
（4）IP*N1=IS*N2，一般的初級額定電流為1A，二次額定電流為0.5mA，或者根據等式指定其他參數；Ip為穿過剩余電流互感器
窗口回路各電纜電流的矢量和，和回路電纜的電流大小無大的關聯。
（5）標準產品內部不含電壓嵌位電路，輸出電流的產品二次不允許開路，可以根據客戶設計進行內含電壓嵌位電路設計。
正常使用安裝條件：
（1）安裝場所： 戶內/戶外。
（2）環境溫度 -10℃~＋40℃。
（3）環境濕度 建議相對濕度不大于80%。
（4）海拔高度 不超過3000m。
（5）大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
（6）無顯著頻繁振動和沖擊的環境。
（7）貯存溫度 -20℃~＋75℃。
通用技術指標：

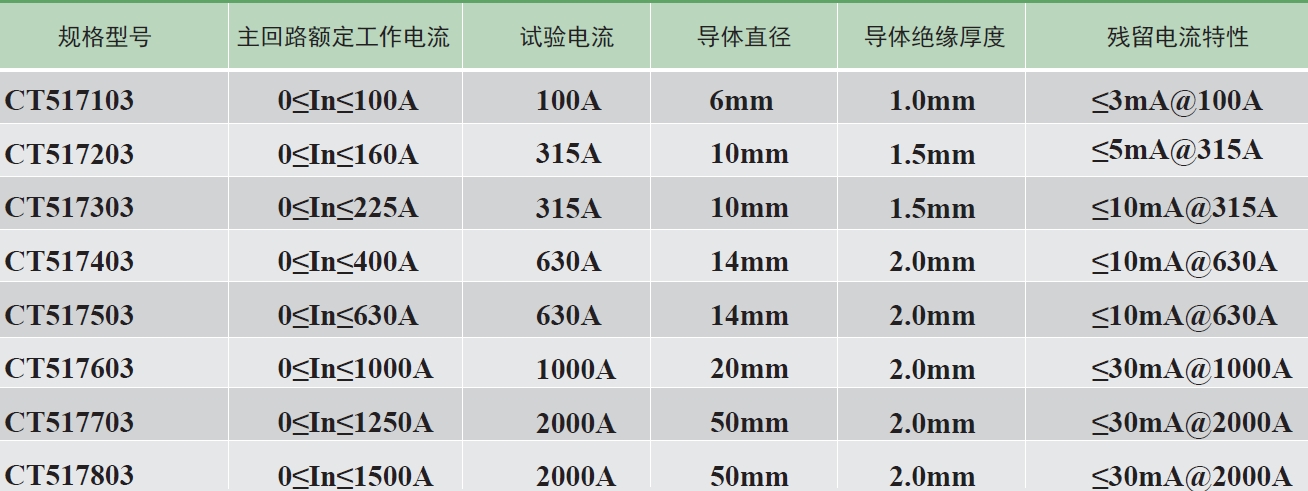

平衡特性參數：

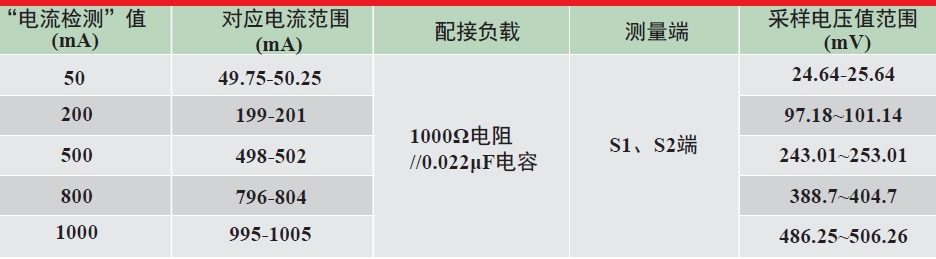

剩余電流互感器通過相應正弦交流電流時，其輸出采樣值電壓應滿足下表中的要求。
R=1000Ω C=0.022μF 電流源頻率：50-60Hz; 精度優于0.1%；電壓表交流mV檔采樣精度優于0.1%。

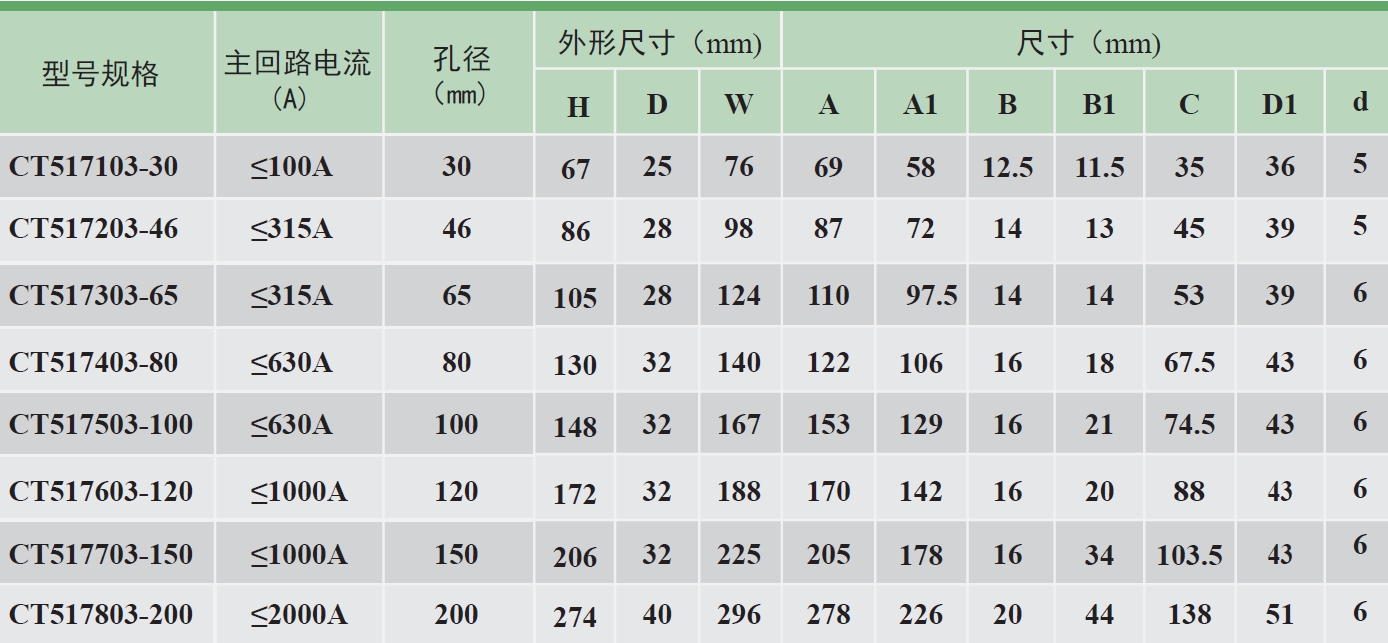

517系列尺寸對應圖表：

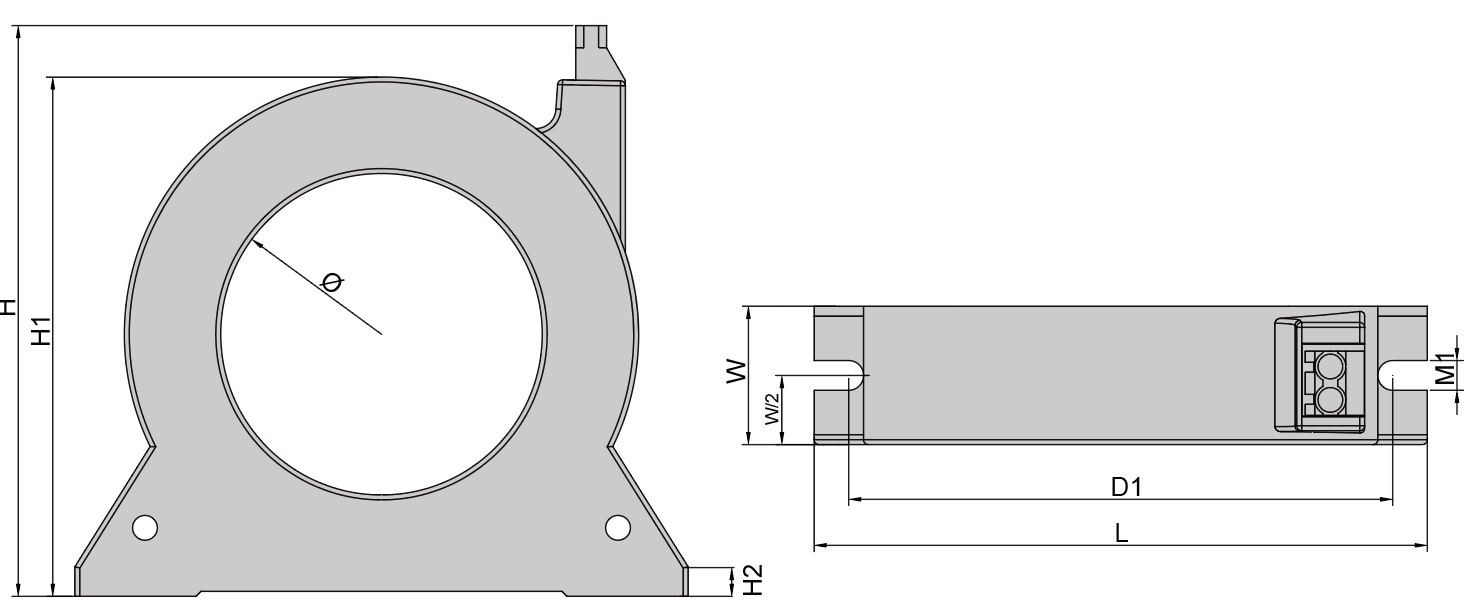

517A系列尺寸對應圖表：
