513矩形系列剩余電流互感器主要用在380V、660V等低壓配電柜、對相應回路的安裝節點處的剩余電流進行持續的檢測、監控之用。本系列產品外殼采用環保阻燃ABS工程塑料、或者阻燃PC/ABS合計材料、采用高導磁納米晶軟磁材料、結合環氧樹脂封裝工藝，具有精度高、平衡特性好、體積小、絕緣強度高、抗沖擊力強、安裝方便等特點，可在室內的環境下可靠、穩定的工作，在特殊設計下，亦可以在室外惡劣環境下可靠工作。
513矩形系列包含5個規格，適用于母排總寬度在300mm以內的回路中，基本可以滿足1000A以下配電回路的所有剩余電流的檢測。
本系列產品采用最優化磁路設計，根據磁路特性設定線圈繞制工藝，并結合緊湊的屏蔽結構，使得產品在體積小巧的前提下，滿足產品在精度、靈敏度、平衡特性等方面的要求。且用了環氧樹脂封裝工藝生產，整體性能佳，絕緣性能優良。即使在非常緊湊的環境下安裝時，也不會對既有的絕緣間隙產生影響。
較大規格的產品安裝在銅排回路上時，由于產品重量比較重，建議采用平裝支架的方式安裝，以增加其安裝的穩定性。且為了得到更好的監測結果，盡可能的使母排位于互感器矩形穿心孔的中間位置，而不宜使母排太靠近產品的直邊內壁側。
本系列產品可以根據需要在產品上部附加特殊的結構，客戶可以根據需要把信號處理單元安裝到互感器的頂部，以擴大產品功能，降低成本。
特 點：
*環氧樹脂封裝，防水、絕緣性能優良；
*過載能力強，根據需要可20倍于額定電流長期過載；
*平衡特性優， 小規格產品滿足探測器報警閾值50mA要求；
*精度高：精度0.5/1.0/3級可選；
*緊湊設計，體積小，外形美觀；
*一致性好、互換性優；

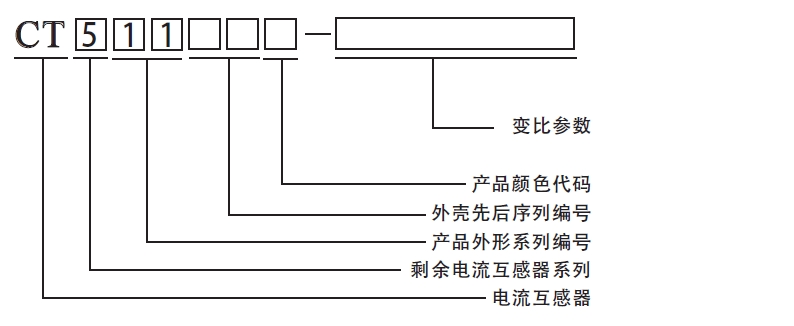

顏色代碼：
0：黑； 3：紅； 8：灰色； 9：白色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
*安裝場所： 戶內。
*環境溫度 -10℃~＋40℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -20℃~＋75℃。
通用技術指標：

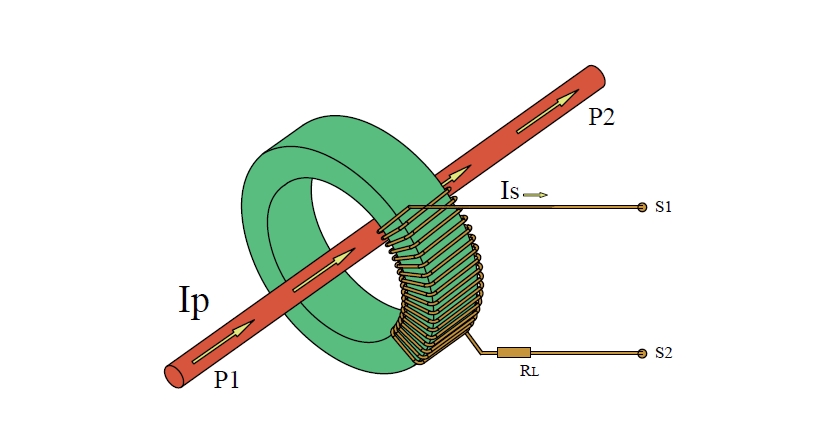

互感器電原理圖：

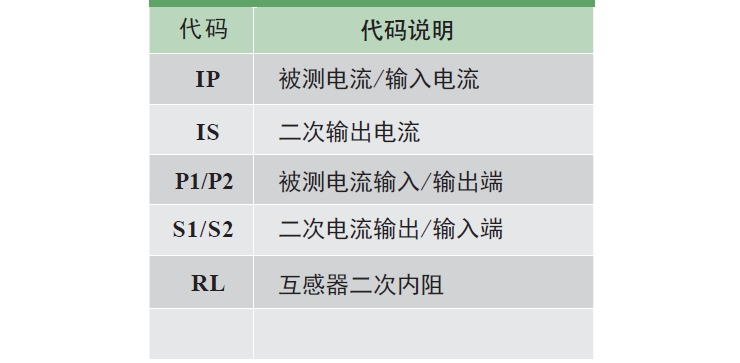

*初級電流IP由P1端流入，P2端流出；次級由S1端流出，S2端流入。
*一般的，電流互感器均采用減極同名的關系，即二次輸出端和一次輸入端為同名端，以標明初次級電流關系。
*剩余電流互感器二次側一般的輸出電流信號較小，建議采用電流輸出的方式以盡可能的提高抗干擾能力。
*IP*N1=IS*N2，一般的初級額定電流為1A，二次額定電流為0.5mA，或者根據等式指定其他參數；Ip為穿過剩余電流互感器窗口回路各電纜電流的矢量和，和回路電纜的電流大小無大的關聯。
*產品內含有電壓嵌位電路，嵌位電壓有效值1.4V，生產時可以依據客戶設計進行更改。

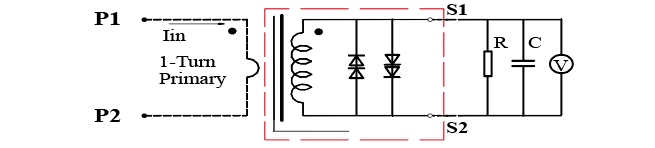

平衡特性參數：
剩余電流互感器通過相應正弦交流電流時，其輸出采樣值電壓應滿足下表中的要求。
R=1000Ω C=0.022μF 電流源頻率：50-60Hz; 精度優于0.1%；電壓表交流mV檔采樣精度優于0.1%。

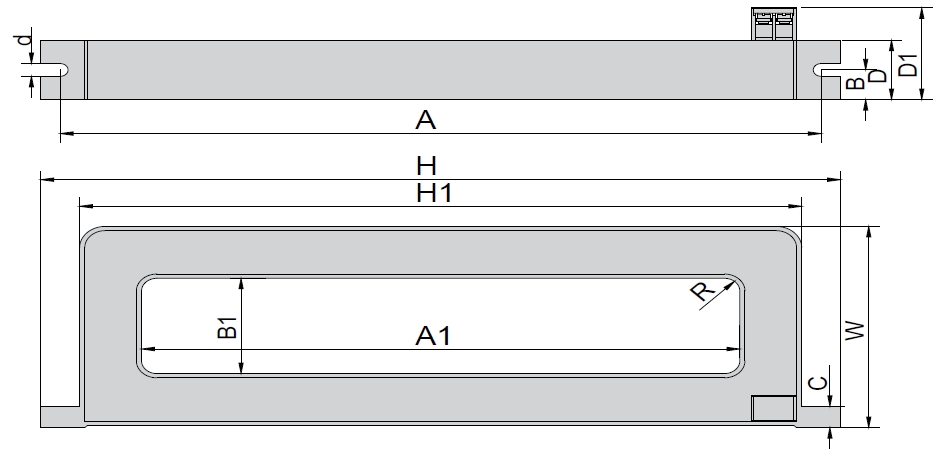

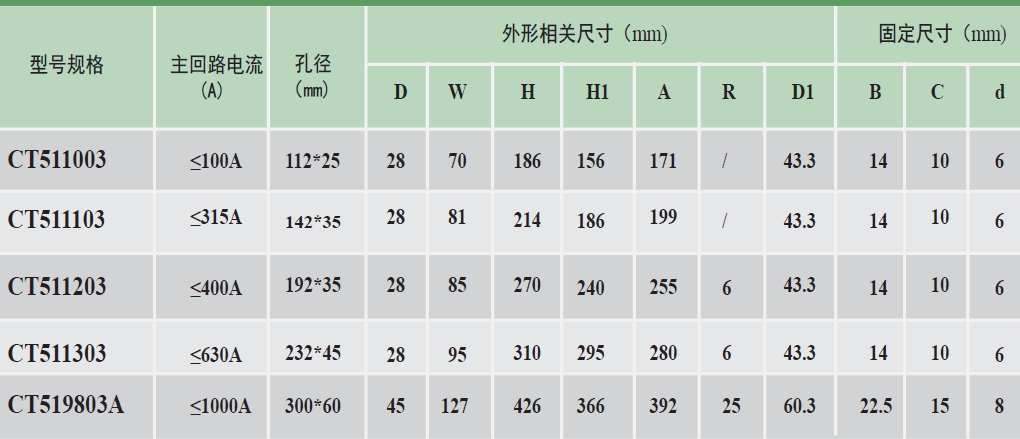

產品尺寸對應圖表：
