257列可開啟電流互感器是在閉環式產品的基礎上,通過增加輔助結構而設計的可開啟式產品。產品外殼采用環保阻燃PC/ABS合金工程塑料、優質環氧樹脂封裝料,具有結構緊湊、安裝方便、工作穩定可靠的特點。產品殼體顏色可以根據客戶指定顏色生產,能夠滿足不同的配色方案。

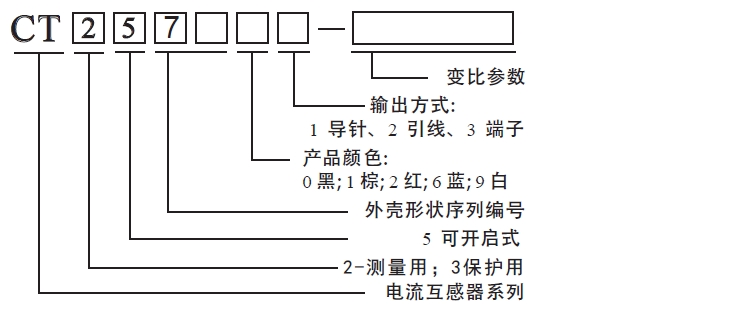

顏色代碼:
0:黑; 2:紅; 6:藍色; 8:灰色;
客戶指定的外殼顏色,依據顏色系主色進行編碼分類;
正常使用、安裝條件:
*安裝場所: 戶內。
*環境溫度 -20℃~+50℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -30℃~+75℃。
通用技術指標:

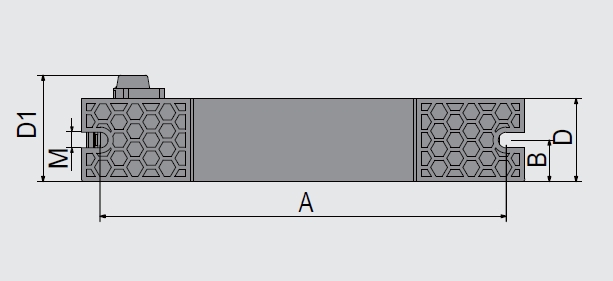

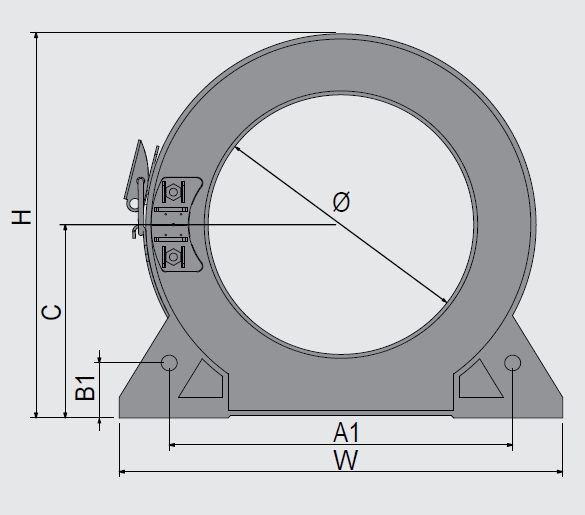

257系列尺寸對應圖表:

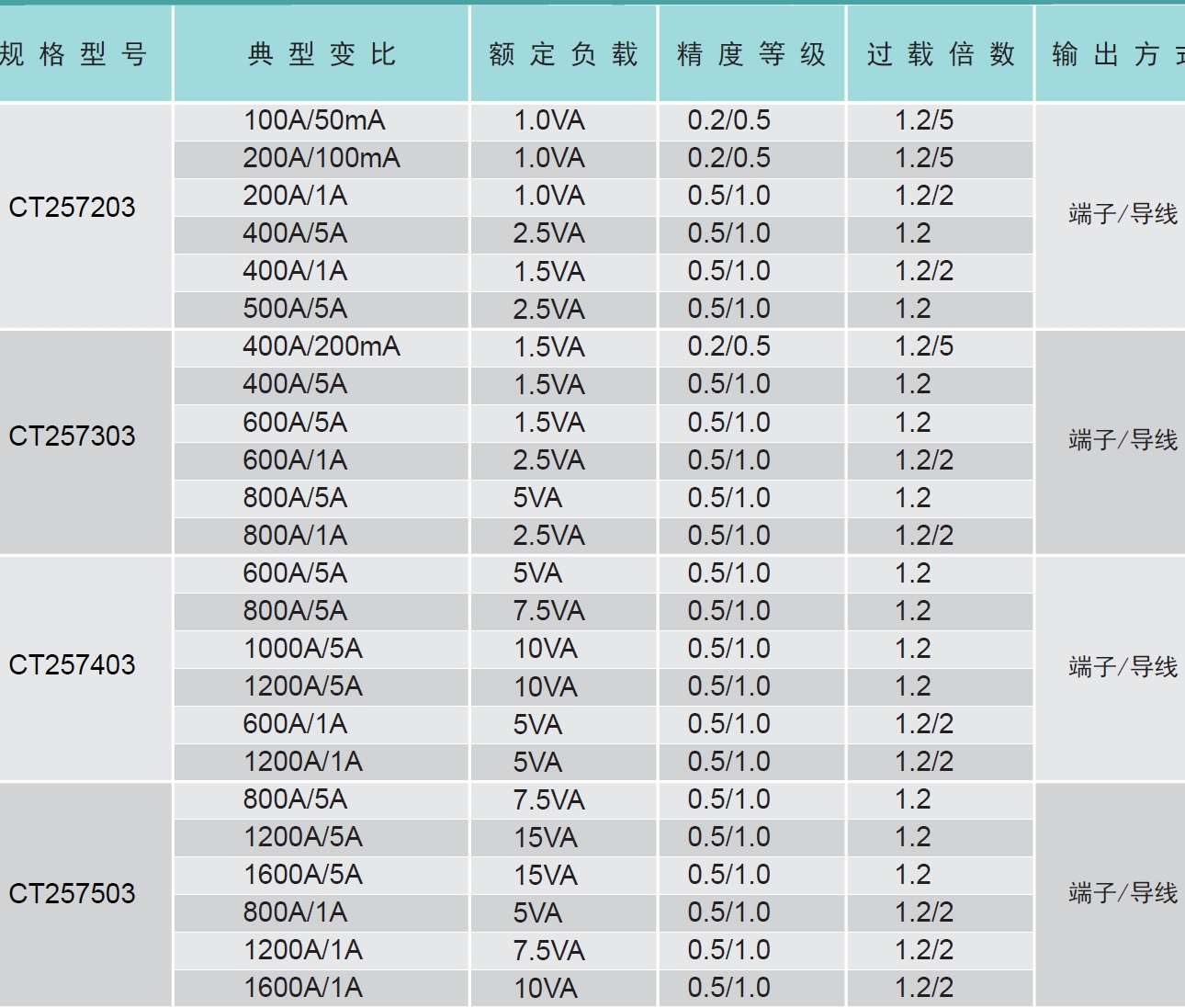

產品參數選型表:
1.選型表所列的變比為典型變比,表中所未列出的,根據設計參數可以變更。在訂貨時需要溝通所需參數。
2.標準5A電流輸出產品接線端子為柵欄式端子,有特殊要求的,需要在訂貨時特殊說明。
