CT552系列開啟式剩余電流互感器，是根據當前市場上出現的越來越多的，后加裝的繼電保護設備、電氣火災監控系統等需要不斷電安裝的方式而設計生產的。由于無法改變既有配電電路，只有采用可開啟式產品方能實現安裝的目的。隨著應用的擴展，一些施工方為了降低安裝成本，也在采用開啟式安裝產品。由于閉合的磁路被切開為兩部分，產品的平衡特性變差。為了改變平衡特性指標，需要選用高導磁材料，還需要在繞組設計上進行特殊處理、在繞組外增加屏蔽結構，這樣平衡特性方能得到保障，這使得可開啟式剩余電流互感器的生產成本大大增加。所以在選用時，根據安裝需求，只有在閉環產品無法安裝時選用開啟式。
需要注意的是，可開啟式剩余電流互感器產品在安裝時，必須確保鐵芯結合面及其周圍的清潔，以使鐵芯截面良好的結合在一起。即使很小的縫隙，也會對產品的平衡特性和精度產生很大的影響。
本系列產品采用全新的結構設計，采用按鈕開啟方式，可以保證在安裝后的精度及其他指標和出廠一致。產品采用抽出式固定結構設計，包裝運輸過程中固定結構可以推至滑槽內，當需要固定時再從滑槽內推出固定即可。把體積做到最小，減少了包裝成本和運輸成本。產品還在輸出端子周圍還設計了標準卡軌結構，可以安裝信號處理單元，不但外形美觀大方，更加方便安裝使用。系列產品有6個規格，適用于對電纜回路進行持續的剩余電流監測。根據不同的應用，可以指定不同的平衡特性指標和精度等級，以盡可能的降低適用成本。
產品命名:
顏色代碼：
0：黑； 2：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
*安裝場所： 戶內。
*環境溫度 -20℃~＋50℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -30℃~＋75℃。

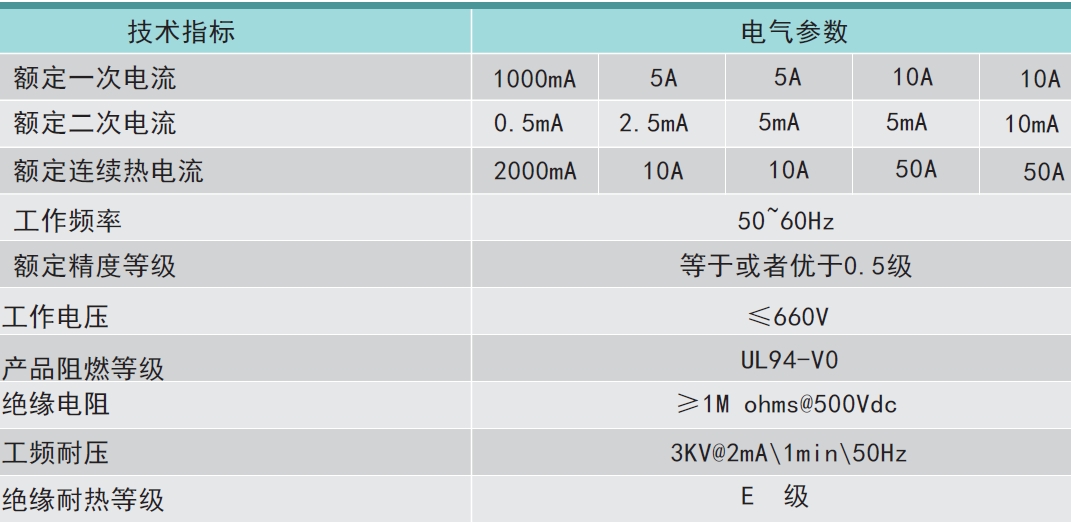

通用技術指標:

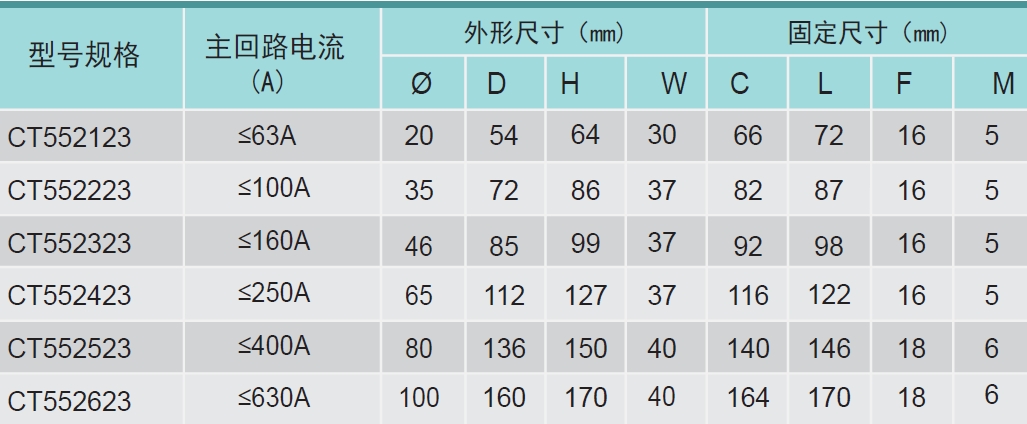

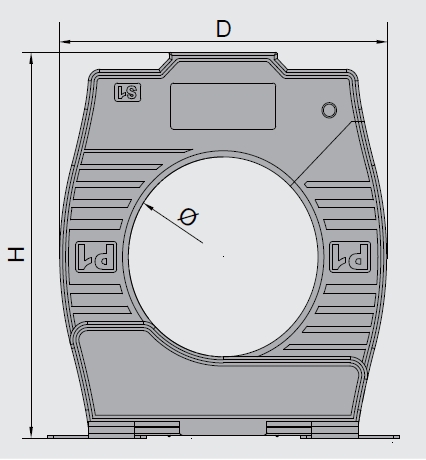

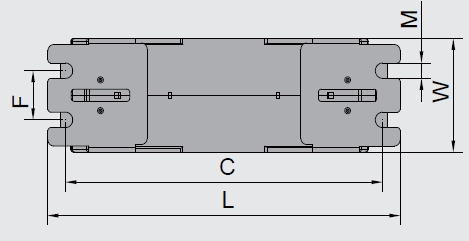

CT552系列尺寸對應圖表:
平衡特性參數:
